Cara Membuat LAN

Ya, kali ini saya akan menjelaskan bagaimana sih cara membuat kabel UTP/ LAN itu ?

Pertama, kita harus siapkan alat - alat yang dibutuhkan, yaitu :

1. Tang crimping (crimping tools)  alat ini digunakan untuk mejepit kabel UTP ke konektor RJ45. Pastikan anda memiliki tang krimping ini, keakuratan alat ini tergantung seberapa kuat anda menekannya. Karena jika tidak kuat penjepitnya akan lebih mudah meleset pin tembaga RJ45nya.


















2. Konektor RJ45, Konektor adalah alat yang kita pasang pada ujung kabel UTP tujuanya agar kabel dapat kita pasang pada port LAN di perangkat jaringan kita.





















3. Tester, untuk mengecek konektor kabel UTP sudah conect atau belum, jika conect maka lampu akan menyala semua

Cara Membuat

1. Siapkan Alat dan Bahan di atas

2. Potong panjang kabel sesuai kebutuhan

3. Kuliti bungkus luar kabel, seruas jari kelingking saja. Hati-hati kabel kecil didalamnya terpotong.

4. Urut-urut kabel kecil didalamnya agar lurus, agar mudah dimasukan ke konektor RJ45nya. urutan untuk kabel Straight dan Crossover :


5. Masukan kabel ke konektor RJ45nya, pastikan semua ujungnya sampai mentok di konektornya. Agar kabelnya tergigit oleh tembaga konektornya.



6. Jepit konektornya pakai tang krimping, posisi kabel jgn sampai tertarik atau pastikan masuk dengan benar kabelnya.



7. Dan selesai.

Cara Test Kabel UTP

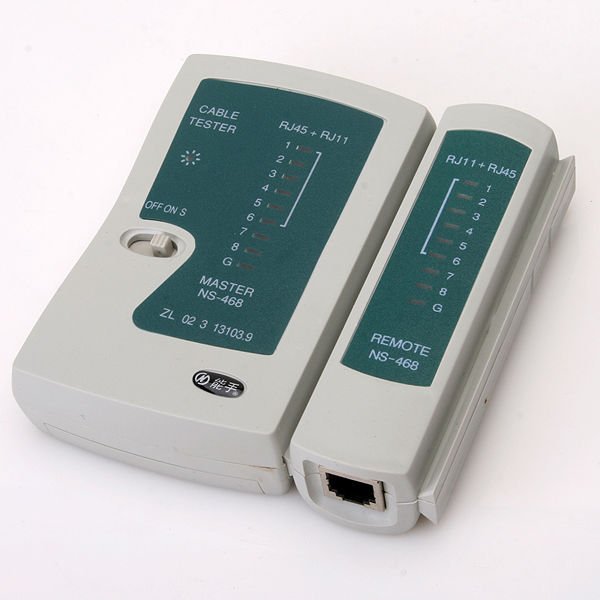

Setelah kita membuat kabel UTP, sekarang kita test apakah kabel tersebut sudah benar apa belum. Untuk mengetes kabel UTP dengan menggunakan alat test kabel UTP seperti dibawah ini.

Test kabel UTP dengan cable tester, alat untuk menguji hasil crimpingan kabel kita, Indikatornya cukup mudah, anda hanya perhatikan lampu di cable tester itu. Pastikan 8 lampu menyala berurutan tanpa ada yang mati.

Demikian artikel mengenai Cara Membuat Kabel UTP

semoga bermanfaat...
